了解板式换热器垫片的结构特点
- 2019-12-02 14:32 -

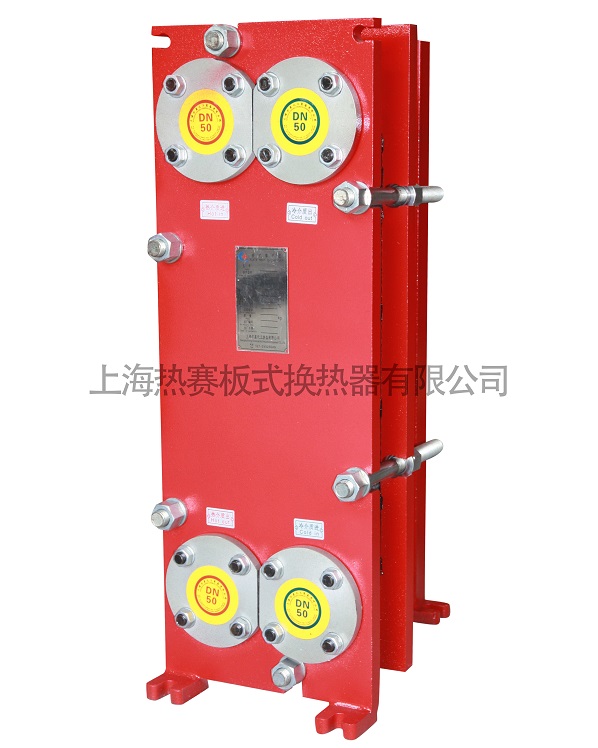

  板式换热器垫片是板式换热器重要组成部分之一,一种能产生塑性变形、并具有一定强度的材料制成的圆环。那么板式换热器垫片的结构特点是怎么样的呢?

  大多数垫片是从非金属板裁下来的,或由专业工厂按规定尺寸制作,其材料为石棉橡胶板、石棉板、聚乙烯板等;也有用薄金属板(白铁皮、不锈钢)将石棉等非金属材料包裹起来制成的金属包垫片;还有一种用薄钢带与石棉带一起绕制而成的缠绕式垫片。普通橡胶垫片适用于温度低于120℃的场合;石棉橡胶垫片适用于对水蒸气温度低于450℃,对油类温度低于350℃,压力低于5MPa的场合,对于一般的腐蚀性介质,常用的是耐酸石棉板。在高压设备及管道中,采用铜、铝、10号钢、不锈钢制成的透镜型或其他形状的金属垫片。高压垫片与密封面的接触宽度窄(线接触),密封面与垫片的加工光洁度较高。

  板式换热器板片按其换热介质流动形式分为单边流和对角流2种,相对应地,板式换热器密封垫片按换热介质流动形式分为单边流和对角流2种。

  单边流是指从换热板右边角孔流进的换热介质后从右边的角孔流出,同样地,从左边角孔流进的换热介质后从左边的角孔流出。

  对角流就是指换热流体从右边角孔流进而从左边角孔流出,或者从左边角孔流进的流体则从右边角孔流出,呈现对角线的流动方式。从换热效率来说,对角流方式优于单边流,但是采用单边流方式成本相对较低,所以在能满足换热效率的情形下,一般采用单边流形式。

  板式换热器密封垫片根据在换热板片上的安装方式,可以分为3种形式

  (1)直接粘贴式,就是在密封垫片上涂抹密封胶后,将其直接粘在换热板片的安装槽中。

  (2)胶钉镶嵌式,就是换热板片上设计了装配孔,在密封垫片的边上设计有胶钉,将密封垫片放入安装槽后,将胶钉镶嵌在装配孔中。

  (3)扣装式,就是在密封垫片的边上设计有扣钉,用扣钉将密封垫片扣装在换热板片上。

  对于以上3种方式,粘贴式密封垫片结构简单,加工容易,但安装和拆卸相对麻烦。镶嵌式和扣装式密封垫片结构复杂,加工较为麻烦,但安装和拆卸相对容易。板式换热器密封垫片按产品剖面形状分为对称形和非对称形,对称形一般应用于对角流的板片,上下密封面均为平面,沿水平面对称,可正反安装。非对称形的地面为平面,上密封面可以是平面、曲面、斜面等。

  以上就是关于板式换热器垫片结构特点的介绍,希望能够帮助到大家,如需了解更多相关详情,请关注我们官网,我们将竭诚为您服务。
