SM06 型不等截面板式换热器 SM06 型板式换热器是一种新型的节能热交换装置,具有传热效果高,结构紧凑,占地面积小,操作简便,清洗,拆卸,维护方便,容易改变...

产品详情

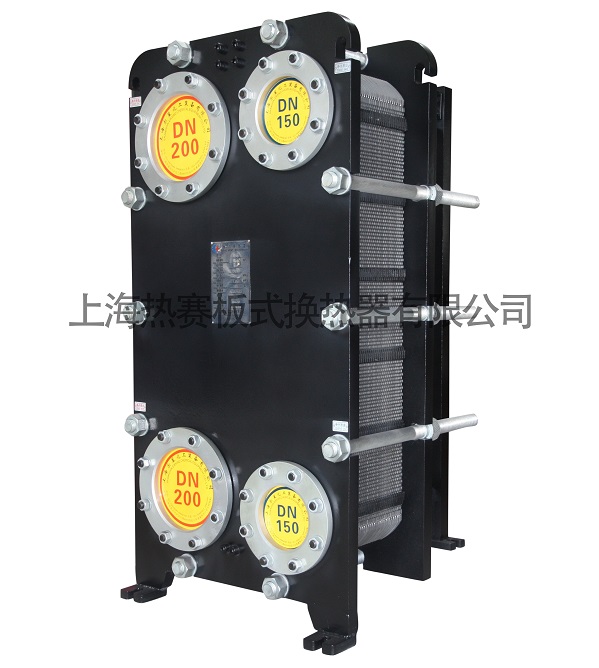

SM06型不等截面板式换热器



SM06型板式换热器是一种新型的节能热交换装置,具有传热效果高,结构紧凑,占地面积小,操作简便,清洗,拆卸,维护方便,容易改变换热面积或流程组合等优点。

本产品适用于化工,机械,食品,饮料,医药,住宅供暖,供热水,空调等部门。板片材质:SUS304316L321,钛板,等。密封垫片丁腈,三元乙丙,氟胶等

板片厚度: 0.5mm



技术参数:

最大组装面积:   200㎡             最大水处理量:   680/350m3/h

管径:            DN200/DN150        最大设计压力:  1.6MPa

最大设计温度:   180℃              流道截面积:    0.00224㎡

波纹深度:       4.0mm             板片尺寸:      1219x610mm

中心距:         160x929/190X989mm 传热系数:      2000-6000w/㎡.℃





换热面积

L

L1

40

板片数x4.5mm

990

80

1440

120

1890

160

2340

200

2790
