S65 型板式换热器 S65 型板式换热器是一种新型的节能热交换装置,具有传热效果高,结构紧凑,占地面积小,操作简便,清洗,拆卸,维护方便,容易改变换热面积或流...

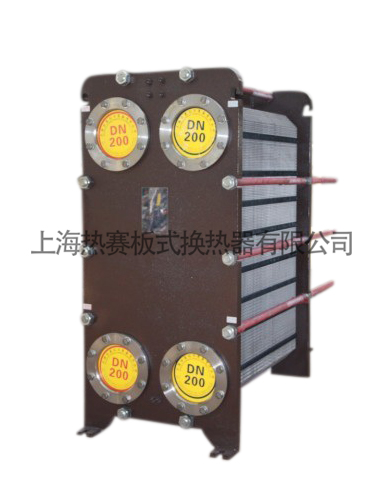

S65型板式换热器
S65型板式换热器是一种新型的节能热交换装置,具有传热效果高,结构紧凑,占地面积小,操作简便,清洗,拆卸,维护方便,容易改变换热面积或流程组合等优点。
本产品适用于化工,机械,食品,饮料,医药,住宅供暖,供热水,空调等部门。板片材质:SUS304,316L,321,钛板,等。密封垫片丁腈,三元乙丙,氟胶等
板片厚度: 0.5mm。
技术参数:
最大组装面积: 200㎡ 最大水处理量: 680m3/h
管径: DN200 最大设计压力: 1.6MPa
最大设计温度: 180℃ 流道截面积: 0.00159㎡
波纹深度: 2.6mm 板片尺寸: 1364x662mm
中心距: 395x1091mm 传热系数: 2000-6000w/㎡.℃
换热面积 |
L |
L1 |
40㎡ |
板片数x3.1mm |
960 |
80㎡ |
1260 |
|
120㎡ |
1560 |
|
160㎡ |
1860 |
|
200㎡ |
2160 |
