SM03
SM03 型板式换热器 SM03 型板式换热器是一种新型的节能热交换装置,具有传热效果高,结构紧凑,占地面积小,操作简便,清洗,拆卸,维护方便,容易改变换热面积...

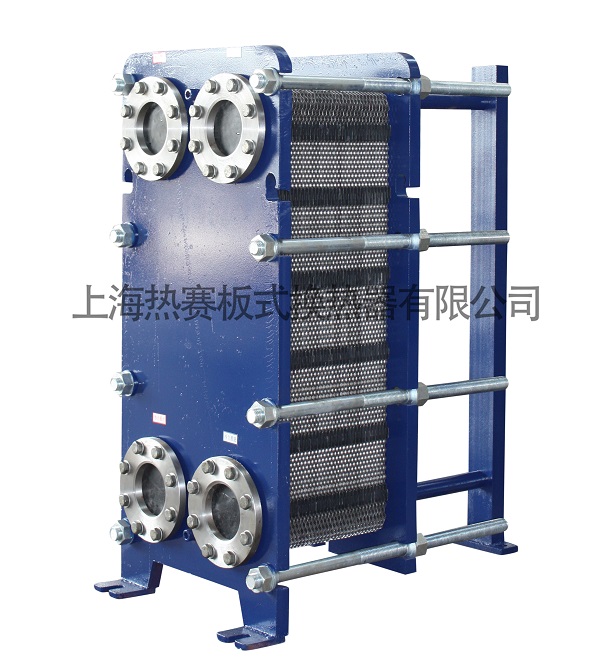

SM03型板式换热器
SM03型板式换热器是一种新型的节能热交换装置,具有传热效果高,结构紧凑,占地面积小,操作简便,清洗,拆卸,维护方便,容易改变换热面积或流程组合等优点。
本产品适用于化工,机械,食品,饮料,医药,住宅供暖,供热水,空调等部门。板片材质:SUS304,316L,321,钛板,等。密封垫片丁腈,三元乙丙,氟胶等
板片厚度: 0.5mm。
技术参数:
最大组装面积: 50㎡ 最大水处理量: 160m3/h
管径: DN100 最大设计压力: 1.6MPa
最大设计温度: 180℃ 流道截面积: 0.00151㎡
波纹深度: 4.2mm 板片尺寸: 910x406mm
中心距: 240x742mm 传热系数: 2000-6000w/㎡.℃
换热面积 |
L |
L1 |
10㎡ |
板片数x4.7mm |
670 |
20㎡ |
920 |
|
30㎡ |
1170 |
|
40㎡ |
1370 |
|
50㎡ |
1570 |
